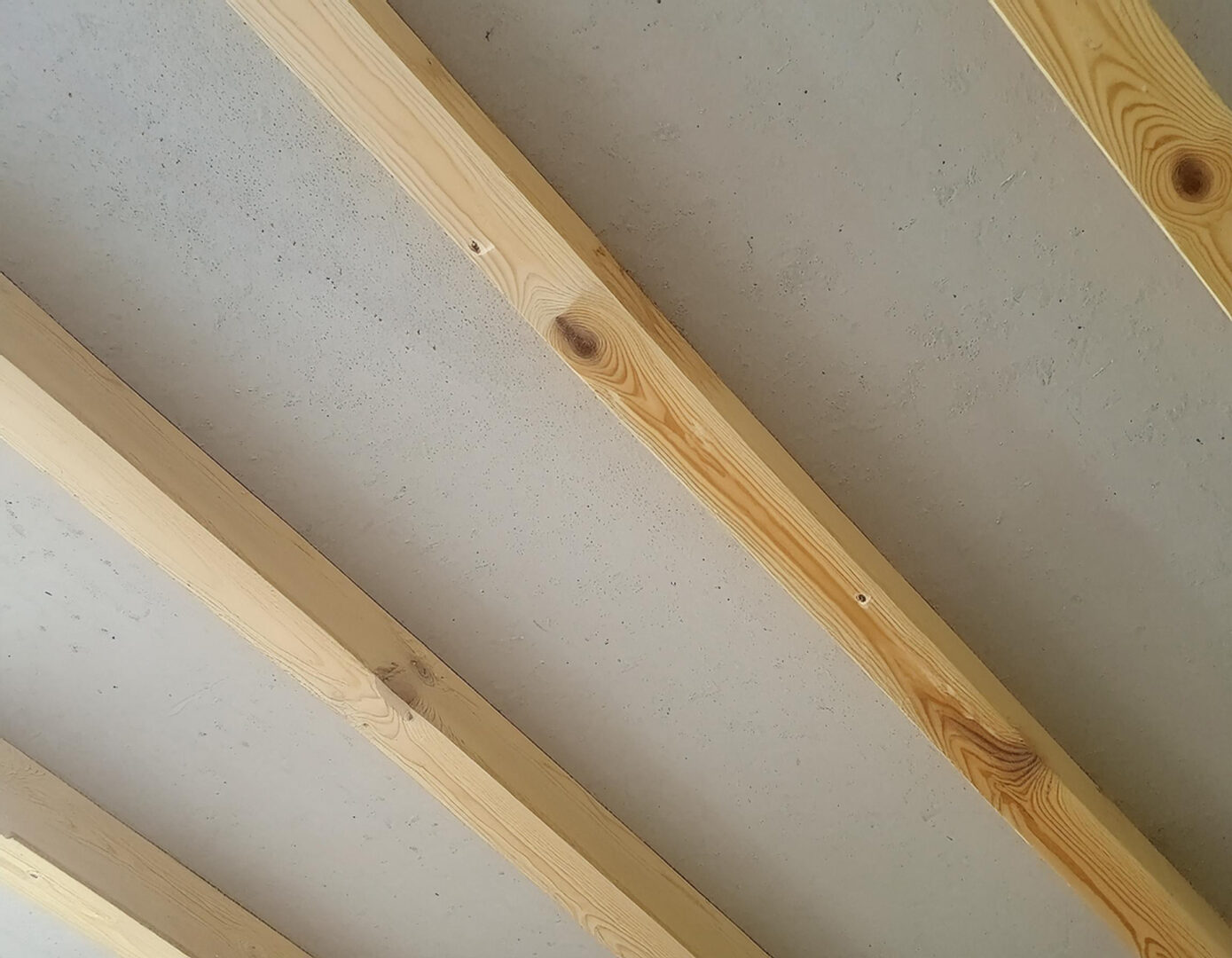

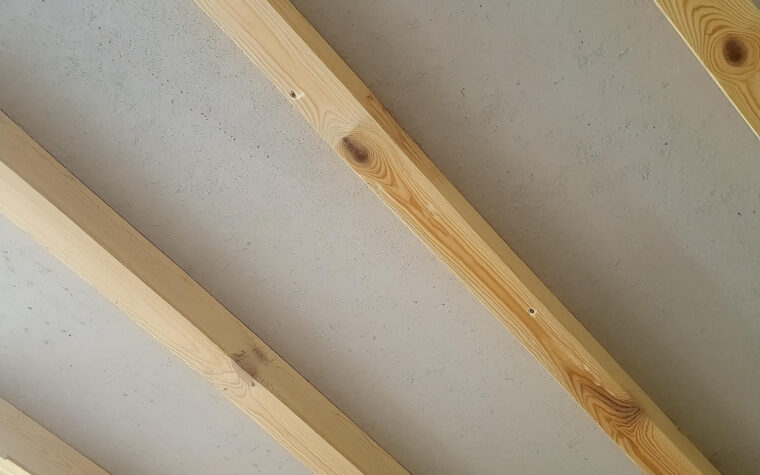

Beton-Holz-Verbund decka als Balkendecke

KONTAKT

Christian Walter

Kalkulation/Vertrieb
Tel.: +49 (0)7071 / 706-466
E-Mail schreiben
vCard

Michael Bayer

Objekt Vertrieb Hochbau
Tel.: +49 (0)7071 / 706-554
E-Mail schreiben
vCard

Effiziente Bauweise: Holz-Beton-Verbund

Holz-Beton-Verbund bezeichnet eine Technik, bei der getrennte Holz- und Betonquerschnitte mithilfe spezieller Verbindungsmittel zu einer Einheit verbunden werden. Diese Konstruktionsweise wird deshalb auch Hybridbauweise genannt.

Durch die Kombination der beiden Materialien können deren Vorteile optimal genutzt werden. Bei Belastungen nimmt das Holz die Zugspannungen auf, während der Beton die Druckkräfte aufnimmt. Die Verbindungselemente sorgen nicht nur für den Zusammenhalt der Querschnitte, sondern übertragen auch die Schubkräfte zwischen Holz und Beton. Dadurch wird eine deutlich höhere Tragfähigkeit der gesamten Struktur erreicht.

REFERENZ

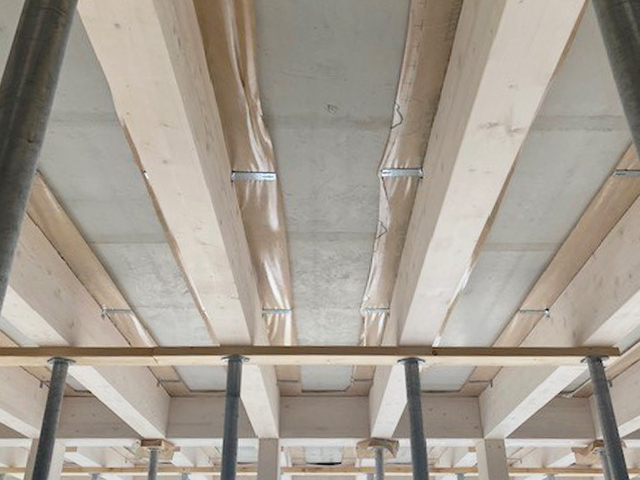

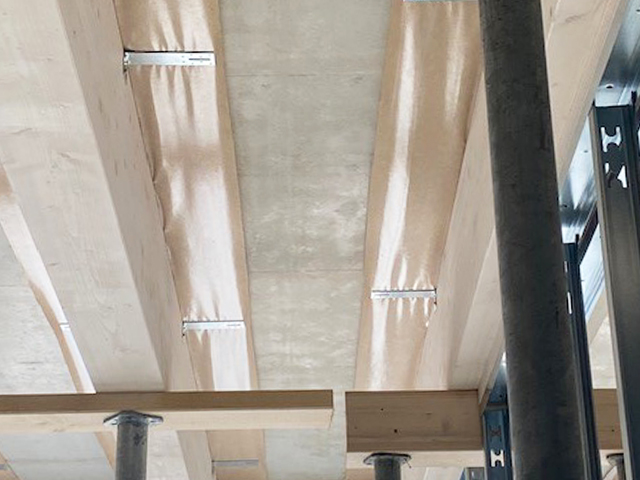

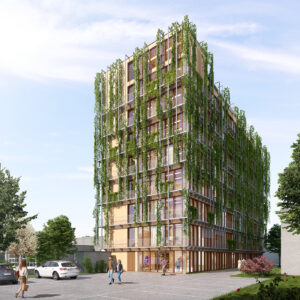

Das erste achtgeschossige Holzhochhaus Tübingens, errichtet in Hybridbauweise aus Holz und Stahlbeton, kombiniert Holz für Zugkräfte und Beton für Druckkräfte, wodurch hohe Stabilität, Brand- und Schallschutz sowie ästhetische Vorteile erzielt werden. Die Betondecken und das Beton-Skelett des Aufzugsturms maximieren die Funktionalität, während die grüne Fassade das Mikroklima verbessert. Beton Kemmler lieferte insgesamt knapp 2.000 Quadratmeter Holz-Beton-Verbunddecke. Umweltfreundlichkeit und Nachhaltigkeit standen im Mittelpunkt dieses Projekts, das zukünftige Bauprojekte beeinflussen wird.

Mehr erfahren

Grüner Turm Tübingen.

AUSFÜHRUNGSBEISPIELE

RIPPENDECKE
• HBV-Decke mit HBV-Verbindern

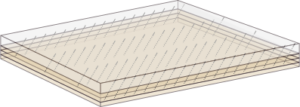

FLACHDECKE
• HBV-Decke mit HBV-Verbindern

HBV-Verbinder

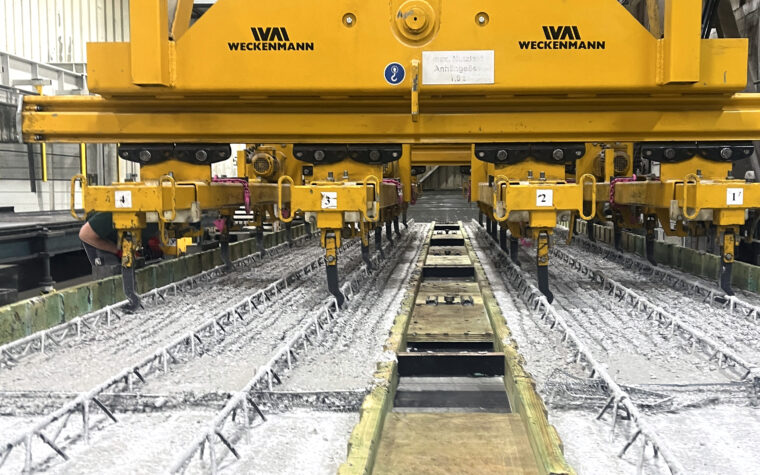

Herkömmliche Systeme erfordern das Aufbringen von nassem Beton auf die Holzkonstruktion. Dieses System ermöglicht die separate Vorfertigung der Betonplatte, die dann zur Baustelle transportiert, auf die Holzkonstruktion verlegt und verschraubt wird. Dadurch entfällt aufwändiges Abstützen, und die Konstruktion kann sofort weiter montiert werden. Senkrechte Teilgewindeschrauben ASSY® 4 WH d = 10 mm sichern den Kontakt. Kein Feuchtigkeitseintrag oder Verschmutzung der Holzteile, keine Schutztrennlage erforderlich. Hoher Vorfertigungsgrad reduziert Transport-, Montagekosten und Bauzeiten. Sichtbare Betonunterseite bei entsprechender Qualität möglich. So entstehen schnell optisch ansprechende, weit gespannte Holzbalkendecken.

Holz-Beton Verbinder (HBV-Verbinder) System: Würth

Vorteile des Holz-Beton-Verbunds

Eine Holz-Beton-Verbunddecke kombiniert die Stärken von Holz und Beton und vereint somit das Beste aus zwei Welten.

Optimale Nutzung der Stärken durch den Verbund von Holz und Beton: Holz für Zugkräfte, Beton für Druckkräfte
Verbesserter Schallschutz durch Beton und Holz
Größere Spannweiten möglich durch reduziertes Eigengewicht (ca. 50 % leichter als Betondecke)
Weniger schwingungsanfällig, steifere Konstruktion bei großen Spannweiten
